鎂合金鑄件與焊件殘余應(yīng)力消除
2019-12-06 14:02 ?瀏覽:次
鎂合金鑄件中總會(huì)存在著或大或小的應(yīng)力,往往把它稱為殘余應(yīng)力,它們來自凝固時(shí)的不均勻收縮、熱處理后或淬火時(shí)的不均勻冷卻,以及機(jī)械加工。雖然這些殘余應(yīng)力不是很高,但是由于鎂合金的彈性模量低,不高的應(yīng)力也可使鑄件產(chǎn)生不允許的彈性應(yīng)變。因此,若不消除或降低這類殘余應(yīng)力,那么在最終精加工時(shí)或以后導(dǎo)致制品翹曲和彎扭,此外,殘余應(yīng)力也是Mg-Al合金發(fā)生應(yīng)力腐蝕的主要原因之一。
鎂合金鑄件的應(yīng)力消除退火工藝見表1。
焊后鑄件殘余應(yīng)力的消除

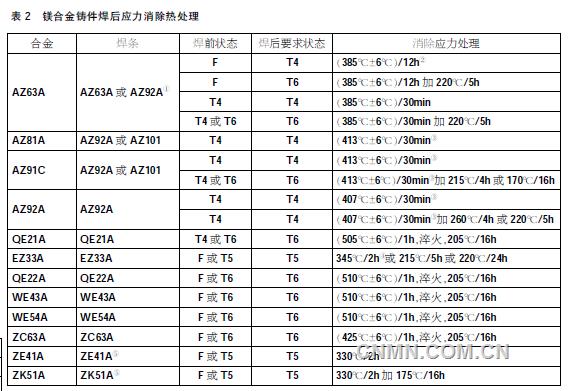

鑄件焊后或補(bǔ)焊后可存在著嚴(yán)重的殘余應(yīng)力,因而應(yīng)在規(guī)定時(shí)間內(nèi)進(jìn)行去應(yīng)力退火,以防變形和開裂。表2列出了推薦的焊后鎂合金鑄件去應(yīng)力退火工藝,是基于鑄件焊前狀態(tài)太焊后應(yīng)用的狀態(tài)確定的,若焊前AZ81A、AZ91C及ZA92A合金鑄件是T4和T6狀態(tài),則它們完全固溶時(shí)間可縮短0.5h。
對(duì)焊后不需要固溶處理的Mg-Al-Zn系合金鑄件可在260℃處理1h,以消除應(yīng)力腐蝕開裂傾向。
相關(guān)推薦
-
鍛件的機(jī)械性能常優(yōu)于鑄件
鍛件力學(xué)性能好是因?yàn)榻M織均勻、細(xì)小、致密,缺陷少,而鑄件則可能存在較多的缺陷,比如縮孔、縮松、氣孔、夾雜物等,還有鑄造應(yīng)力,這些都會(huì)降低
12-06
2019 -
鎂合金鑄件與鍛件的精整
鎂合金鑄件與鍛件在成形與固溶處理-淬火后,都或多或少存在著殘余應(yīng)力與變形,尺寸和形位精度可能達(dá)不到標(biāo)準(zhǔn)要求,表面也會(huì)殘留潤滑劑、灰渣、氧化
12-06
2019 -
鎂合金鑄件常存在氣孔、夾雜等缺陷
鎂合金鑄件常存在氣孔、夾雜等缺陷,而這些缺陷通常是零件加工到要求的尺寸后才被發(fā)現(xiàn),因此導(dǎo)致鎂合金鑄件成品率很低。
12-06
2019
