ZM4鎂合金化學成分、力學性能和用途
2019-12-28 10:27 ?瀏覽：次

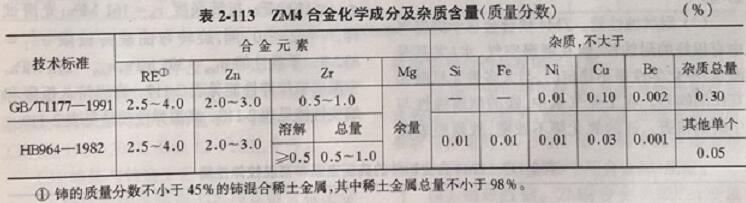

（1）ZM4合金的化學成分。ZM4合金的化學成分及雜質(zhì)含量見表2-113.
（2）熱處理制度。時效處理：200~250℃，保溫5~12 h.
（3）熔煉鑄造工藝：
1）合金的熔煉鑄造工藝與其他含稀土、鋯的合金相似。稀土以含鈰混合稀土金屬形式加人，鋅以金屬形式加入。
2）合金制備過程中要防止鋁、鐵、硅、錳等元素沾污合金，因為這些元素會妨礙鋯的晶粒細化效果。
3）由于鋯的溶解度低，且易與各種雜質(zhì)元素形成化合物而損失，鋯的加入量必須是合金中要求含鋯量的3~5倍。鋯以鎂一鋯中間合金形式加入。
4）該合金的熔煉和鑄造參看HB/Z5123-1979（合金鑄造》
5）晶粒的細化程度與合金中的溶解結含量密切相關，所以熔煉技術和溫度控制是極為重要的。

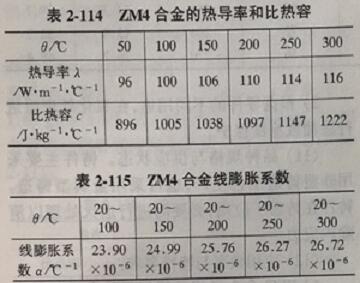

（4）物理性能。ZM4合金無磁性；熔化溫度范圍為545-645℃；密度p= 1.82 g/cm'；20℃時的電阻率p=70 n2.m；在0.1%opo.2的應力下，測定的減振指數(shù)為4.3，熱導率和比熱容見表2-114，線膨脹系數(shù)見表2-115。
（5）化學性能。ZM4合金的化學性能同ZM3合金。
（6）組織結構。ZM4合金組織由a-Mg固溶體和分布在晶界上的Mg.REZn合金物所組成。鑄態(tài)及經(jīng)170-250℃溫度范圍內(nèi)時效處理，晶內(nèi)無可見沉淀物。在340℃熱處理后，晶內(nèi)出現(xiàn)Mg-RE-Zn沉淀，但對力學性能無明顯影響。
（7）耐腐蝕性能。ZM4鎂合金在干燥空氣中有很好的耐蝕性，但在潮濕空氣、水（尤其是海水）中化學性是不穩(wěn)定的，與大多數(shù)無機酸相互作用劇烈。在工業(yè)氣氛中，鎂的耐腐蝕性與中碳鋼相近。鎂的氧化膜不致密，故須經(jīng)表面
處理后，方可在大氣條件下長期使用。
鎂合金對曬酸、氟化物、氫氟酸作用穩(wěn)定，形成不溶性鹽。與鋁相反，鎂合金不與苛性堿相互作用，在汽油、煤油、潤滑油中也很穩(wěn)定。
鎂是負電性最高的金屬之一，不允許與鋁合金（鋁-鎂合金除外）、銅合金、鋼等零件直接接觸裝配，否則將導致電化學腐蝕。
鐵、銅、鎳、硅氯化物和其他夾雜物以及某些鑄造缺陷會降低鎂合金的腐蝕穩(wěn)定性。合金中的錯可以消除雜質(zhì)的有害作用并細化晶粒，從而大大提高合金的耐腐蝕能力。

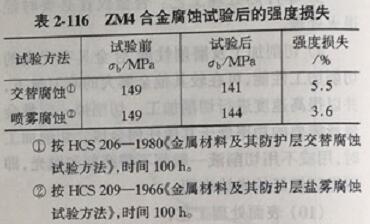

ZM4合金腐蝕試驗后的強度損失見表2-116
（8）力學性能。ZM4合金的室溫彈性模量E=43GPa；變模量G=16 GPa；泊松比p=0.35；室溫硬度為HHIS 58；室溫壓縮屈服強度002=110 MPa；扭轉(zhuǎn)強度tb=161 MPa；光滑試樣，N=2x 107周，旋轉(zhuǎn)彎曲疲勞極限a-183 MPa；承載性能r= 395 MPa，Oy，= 275 MP.

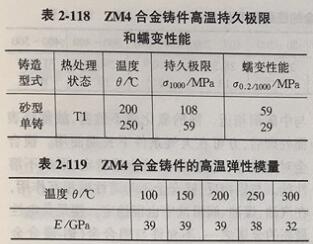

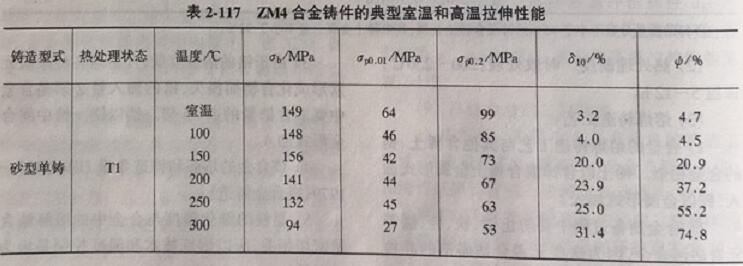

室溫典型拉伸性能見表2-117，高溫持久極限和蠕變性能見表2-118，高溫彈性模量見表2-119
（9）工藝性能：
1）成形性能。砂型鑄造溫度為705 ~815℃。金屬型鑄造溫度為670~785℃。
2）鑄件性能。合金具有優(yōu)良的鑄造工藝性，充型性良好。熱裂紋傾向用熱脆性試驗測定，第一個裂紋是環(huán)的寬度為12.5~15mm處形成；合金線收縮率為1.3%~1.4%。
3）焊接性能。合金能用氬弧焊焊接，補焊工藝性能良好；焊后應消除應力；焊后要經(jīng)內(nèi)部質(zhì)量和表面裂紋檢查；鑄件補焊工藝及檢驗技照HB/Z 328-1998（鎂合金鑄件補焊工藝及格驗》進行。
4）切削加工及磨削性能。同ZM3合金。
（10）表面處理工藝。表面處理工藝同ZM3合金。
（10）表面處理工藝。表面處理工藝同ZM3合金。
（11）品種規(guī)格與供應狀態(tài)：
1）鑄件主要采用砂型鑄造工藝生產(chǎn)，也可采用金屬型和熔模鑄造。
2）鑄件在人工時效狀態(tài)下應用。（12）應用概況與特殊要求：
1）該合金已用于液壓恒速裝置殼體，并可廣泛用于發(fā)動機、附件各種機匣、殼件等零件。
2）為保證合金有較好的室溫拉伸性能，合金中溶解錯的質(zhì)量分數(shù)必須大于0.5%。
相關推薦
-
Mg-Li系超輕變形鎂合金化學成分及力學性能
Mg-Li系變形鎂合金 A概述 目前，在輕合金材料中Mg-Li系合金是最 輕的一種，其密度比一般工業(yè)鎂合金小15%- 25%，比鈹合金小25%-30%，比鋁合金小50%，而比強度
12-31
2019 -
Mg-Zn-Zr-Y系高強度變形鎂合金-MB25鎂合金成分及力
Mg-Zn-Zr-Y系高強度變形鎂合金（MB25） A概述 MB25是Mg-Zn-Zr-Y系高強度變形鎂合金。通常不經(jīng)熱處理，于熱擠壓或熱鍛壓狀態(tài)供應。但亦可在人工時效狀態(tài)下使用
12-31
2019 -
Mg-Y-Zn-Zr系熱強變形鎂合金-MB22化學成分及力學性
Mg-Y-Zn-Zr系熱強變形鎂合金（MB22） A概述 MB22是Mg-Y-Zn-Zr系熱強變形鎂合金，主要制成板材。其室溫拉伸強度略高于MB3合金，高溫屈服強度、高溫瞬時強度和壓
12-31
2019 -
Mg-RE和Mg-Th系耐熱變形鎂合金化學成分和力學性能
Mg-RE和Mg-Th系耐熱變形鎂合金 A概述 鎂中加入稀土元素的作用主要是： （1）能顯著提高鎂合金的高溫強度和抗蠕變性能。Mg-RE系合金可以在150~250℃較長期工
12-31
2019
