鎂合金鍛件熱處理怎么,熱處理溫度多少度?
2019-12-07 09:50 ?瀏覽:次
邁格鎂業(yè)時常收到采購客戶詢問,鎂合金成分多少,性能多少,采用什么工藝,怎么熱處理的呀,關(guān)于前面三個問題我們已在前面文章中有解釋過,需要了解的朋友可以查閱前面的文章,今天我們主要是對鎂合金鍛件熱處理溫度時長做下介紹,方便大家參考!
打個不貼切的比方,鎂合金鍛件熱處理就如炒菜,菜好不好吃,除了調(diào)料外,還與火候有關(guān),火候不到,菜生,火候過了,菜軟,怎么去把握,理論是理論,實際上還得靠廚師經(jīng)驗,鎂合金鍛件熱處理猶如烹小鮮,食材有了,菜譜有了,就看工人師傅了!
鎂合金鍛件的熱處理與鋁合金基本相同,但熱處理強化效果不如鋁合金好。鎂合金鍛件鍛后,通常在空氣中冷卻,也可以直接用水冷卻,這樣可以防止鎂合金鍛件進一步再結(jié)晶和晶粒長大。對于可以進行時效強化的合金,水冷可獲得過飽和固溶體組織,在最后的時效處理過程中,有利于沉淀析出。鎂合金的過飽和固溶體比較穩(wěn)定,自然時效幾乎起不到強化作用,除零件要求具有較高的塑性外,一般采用人工時效。

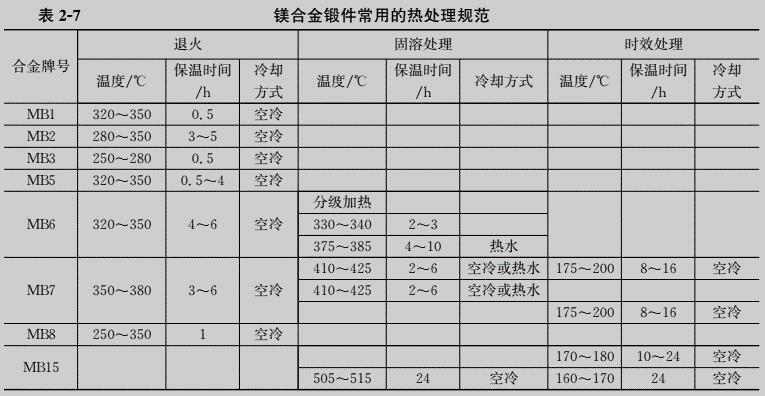

表2-7列出鎂合金鍛件常用的熱處理規(guī)范。
打個不貼切的比方,鎂合金鍛件熱處理就如炒菜,菜好不好吃,除了調(diào)料外,還與火候有關(guān),火候不到,菜生,火候過了,菜軟,怎么去把握,理論是理論,實際上還得靠廚師經(jīng)驗,鎂合金鍛件熱處理猶如烹小鮮,食材有了,菜譜有了,就看工人師傅了!
鎂合金鍛件的熱處理與鋁合金基本相同,但熱處理強化效果不如鋁合金好。鎂合金鍛件鍛后,通常在空氣中冷卻,也可以直接用水冷卻,這樣可以防止鎂合金鍛件進一步再結(jié)晶和晶粒長大。對于可以進行時效強化的合金,水冷可獲得過飽和固溶體組織,在最后的時效處理過程中,有利于沉淀析出。鎂合金的過飽和固溶體比較穩(wěn)定,自然時效幾乎起不到強化作用,除零件要求具有較高的塑性外,一般采用人工時效。
表2-7列出鎂合金鍛件常用的熱處理規(guī)范。
鎂合金的熱處理主要有軟化退火、淬火及時效。熱處理不能強化的鎂合金MB1、MB8和熱處理強化作用不大的鎂合金MB2鍛件,可不經(jīng)熱處理或只經(jīng)軟化退火處理。
MB3和MB5一般只進行軟化退火處理。退火的目的是消除應力,提高尺寸穩(wěn)定性,降低腐蝕傾向和對應力集中的敏感性減少或消除各向異性。
可熱處理強化的MB7鎂合金鍛件,采用固溶處理,必要時也可進行固溶加人工時效處理。根據(jù)使用溫度不同,MB15合金鍛件鍛后可以直接采用不同溫度的人工時效處理。
鎂合金在高溫下晶粒長大傾向嚴重,故熱處理溫度不宜過高,否則會造成鍛件晶粒粗大,降低力學性能及抗腐蝕性。
邁格鎂業(yè)小編分析了下,鎂合金鍛件熱處理其主要目的還是晶粒細化,去除內(nèi)部應力,鎂合金鍛件熱處理溫度規(guī)范及熱處理時效我們先介紹到此,以上資料由邁格鎂業(yè)小編收集整理,摘抄敬請說明出處!
邁格鎂業(yè)小編分析了下,鎂合金鍛件熱處理其主要目的還是晶粒細化,去除內(nèi)部應力,鎂合金鍛件熱處理溫度規(guī)范及熱處理時效我們先介紹到此,以上資料由邁格鎂業(yè)小編收集整理,摘抄敬請說明出處!
相關(guān)推薦
-
鎂合金熱處理和熱加工可以改善材料耐腐蝕性嗎
鎂合金熱加工和熱處理可以改善材料耐腐蝕性嗎?邁格小編告訴大家,這個是可以改善的,如果我們單純寄希望于熱處理熱加工來改善耐腐蝕性,這個是不
01-04
2020 -
鎂合金熱處理需要注意哪些方面?
鎂合金熱處理時容易產(chǎn)生的五種常見缺陷是:氧化、過燒、彎曲與變形、晶粒異常長大和性能不均勻。 氧化 如果鎂合金工件進行熱處理時沒有使用保護氣
01-03
2020 -
有什么方法檢測鎂合金材料熱處理質(zhì)量?
檢測鎂合金材料熱處理質(zhì)量通常從三個方面考慮:硬度試驗,拉伸試驗,顯微組織檢查,下面,我們對這三方面給大家詳細檢測下. A硬度試驗 硬度試驗具有速度快
01-03
2020 -
為什么AZ31B鎂合金鍛件需要先擠壓再鍛造,ZK60不
為什么AZ31B鎂合金鍛件需要先擠壓再鍛造,而ZK60A鎂合金可以直接用鑄錠來鍛造了?下面邁格鎂業(yè)小編為大家講解下,方便大家系統(tǒng)的了解鎂合金鍛造方面的
01-02
2020
